为什么万能试验机需要引伸计？

澄清概念 许多采购和实验室人员都会陷入这样的误区：万能试验机本身就能输出位移数据。为什么还要安装额外的引伸计来进行拉伸试验呢？

在使用万能试验机（UTM）进行拉伸试验时，许多用户都会有这样的困惑：既然机器的十字头可以输出位移读数，那么拉伸试验是否仍然需要引伸计呢？

在设备选择过程中，经常会用到以下三个概念：

位移

扩大

拉紧

伸长计

这些参数都与材料形变有关，但它们代表的是完全不同的物理量。

了解它们的区别有助于正确选择测试设备，确定哪些测试场景需要使用引伸计，并避免测试数据失真。

01 位移、伸长和应变之间的区别

在标准拉伸试验中，试样被夹在万能试验机的上夹具和下夹具之间。横梁的运动拉动试样，使其逐渐变形。

试验机采集的第一项数据是十字头位移。

十字头位移：

十字头位移是指试验机移动十字头的移动距离（以毫米为单位）。它包括整个试验系统的所有变形：

标本本身的变形

夹具、机架和驱动丝杠的弹性变形

夹具与标本之间有轻微滑动，加上机械间隙

例如，如果在测试过程中横梁移动了 20 毫米，软件会记录 20 毫米的横梁位移。重要提示：20 毫米的横梁移动并不等于试样实际伸长了 20 毫米。

换句话说，横梁位移反映了整个试验系统的总运动，不能直接视为试样标距长度内的真实变形。

接下来，区分伸长和应变。假设试样的原始标距长度为 50 mm。拉伸后，标距长度变为 55 mm。

① 扩展

定义：试样标距段长度的绝对变化量，单位：mm 计算：伸长量 = 55 − 50 = 5 mm 记忆法：试样实际伸长了多少毫米。

② 菌株

定义：变形量与试样原始长度之比。无量纲，通常以百分比表示。计算：应变 = 伸长量 ÷ 原始标距长度。本例中：5 ÷ 50 = 10%。记忆方法：相对于试样原始长度的相对变形量。

尽管位移、伸长量和应变都出现在万能试验机（UTM）软件界面上，但它们测量的是不同的目标。横梁位移是机器端的数据；伸长量和应变则是试样的材料属性。

02 即使机器有位移读数，为什么我们还需要引伸计？

➡ 除了简单的筛选试验外，其他试验都需要精确计算。仅使用横梁位移即可获得最大力、断裂力和粗略的力-位移曲线。但若要准确表征材料的力学性能，仅依赖横梁位移会引入显著误差。

在对金属、工程塑料、橡胶和复合材料进行测试时，我们经常需要计算：

拉伸模量

屈服应变

断裂伸长率

断裂时的应力

完整的应力-应变曲线

这些指标，特别是弹性区域的数据，很大程度上依赖于精确的应变测量。

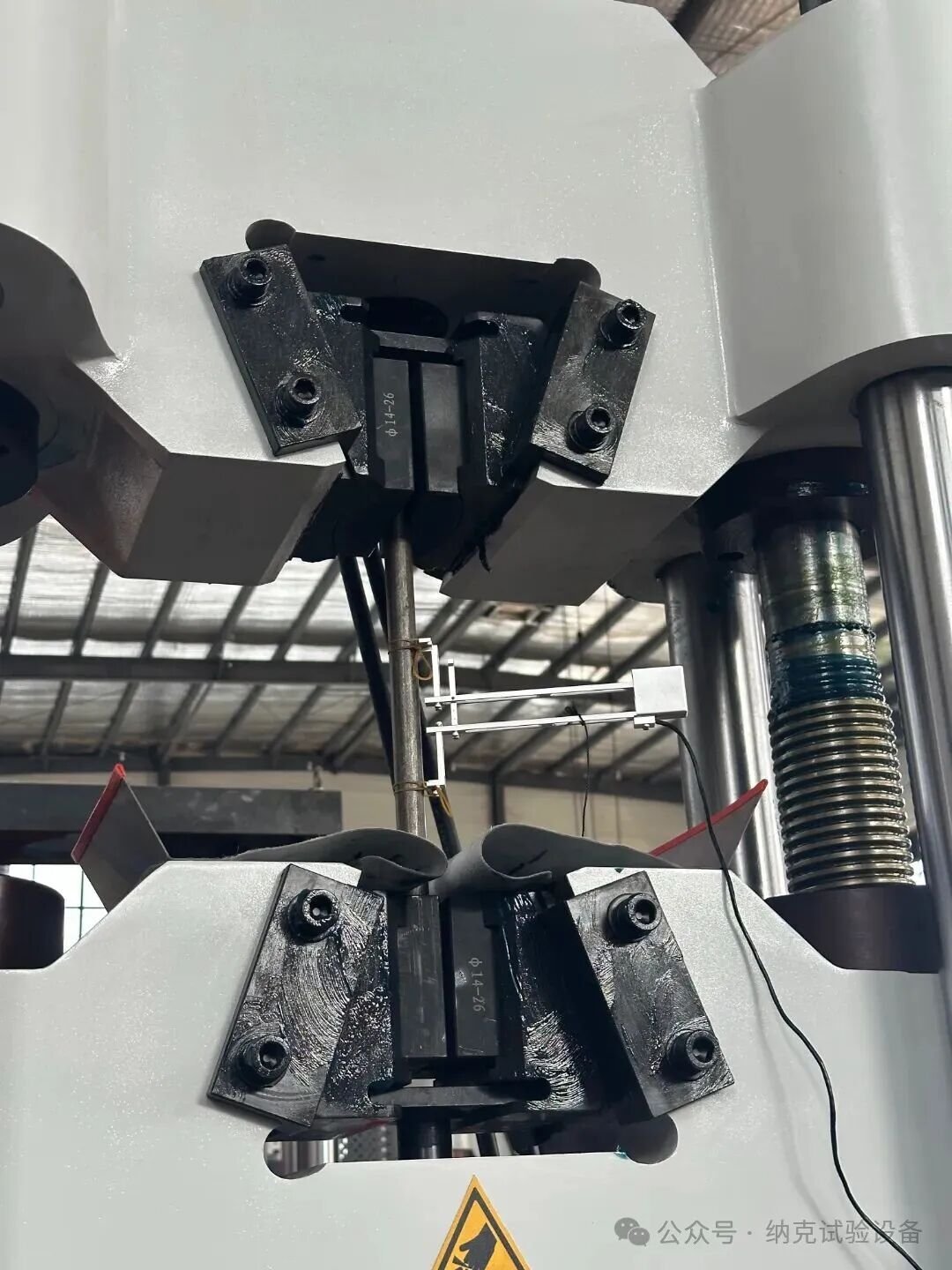

➡ 引伸计能更直接、更准确地采集数据。引伸计直接夹在试样标距段上，仅测量试样标距长度内的真实变形，排除框架变形、夹具滑动和系统间隙的影响。

具体示例：原始试件标距长度 = 50 毫米。试验过程中横梁总行程 = 10 毫米。由于框架和夹具的弹性变形，引伸计测得的试件标距长度的实际伸长量仅为 8 毫米。

直接根据横梁位移计算应变：10 ÷ 50 = 20% 根据引伸计测量的伸长量计算应变：8 ÷ 50 = 16%

两种结果之间已经出现明显的偏差。对于弹性模量测量等小变形测试，误差会进一步放大，导致模量和屈服强度值完全失真。

因此，包括 GB/T 228.1‑2021、ISO 6892‑1 和 ASTM E8 在内的主流拉伸试验标准规定，在确定弹性模量和屈服强度 Rp0.2 时，必须使用引伸计收集变形数据。横梁位移不能代替试样的真实变形。

03 何时必须使用引伸计？何时可以省略？

可能不需要使用伸长计的情况

仅测量抗拉强度、最大拉力和断裂力；不需要测量模量和屈服应变。

仅供内部筛选的高延展性软材料粗略对比测试 ⬇ 横梁位移可暂时参考

必须使用伸长计的情况

弹性模量、Rp0.2 屈服强度和屈服应变的测量

生成标准应力-应变曲线

符合GB、ISO、ASTM标准的标准化测试；第三方检验和研发

金属和高强度工程塑料在小变形范围内的性能评价

结尾

许多客户误以为机器内置位移就等同于应变测量能力。位移是指机器的运动；应变是材料的固有属性。要获得材料的真实力学数据，引伸计是不可或缺的精密附件。
